Série 700H à serrage hydraulique
Etau de fraiseuse à serrage hydraulique.
Fabrication française.
Nos distributeurs
Retrouvez ce produit chez l'un de nos distributeurs près de chez vous
Trouver un distributeurCaractéristiques techniques
Grande ouverture.
Ensemble compact et ergonomique.
Corps nitruré et rectifié Toolox® 33 (acier à outils).
Mors à effet auto-plaqueur pouvant être rendus fixes : Toolox® 33 (nitruré).
Dureté élevé 60 HRC du corps et des mors.
Parallélisme et hauteur du corps ± 0,01mm.
4 brides de montage pour la fixation.
Vis de butée de came permettant de travailler avec l’étau à la verticale.
Butée latérale éclipsable. Montage possible à droite ou à gauche des mors.
Bille de maintien 100Cr6 dureté 63 HRC.
Ecrou serrage de came en bronze. Diminue les risques de grippage (SAV simplifié en cas d’usure).
Vis de serrage C45 roulée offrant une meilleure résistance mécanique qu’une vis usinée.
Porte-mors fixe et porte-mors mobile C45 Cataphorèse.
Vérin hydraulique incorporé dans la came.

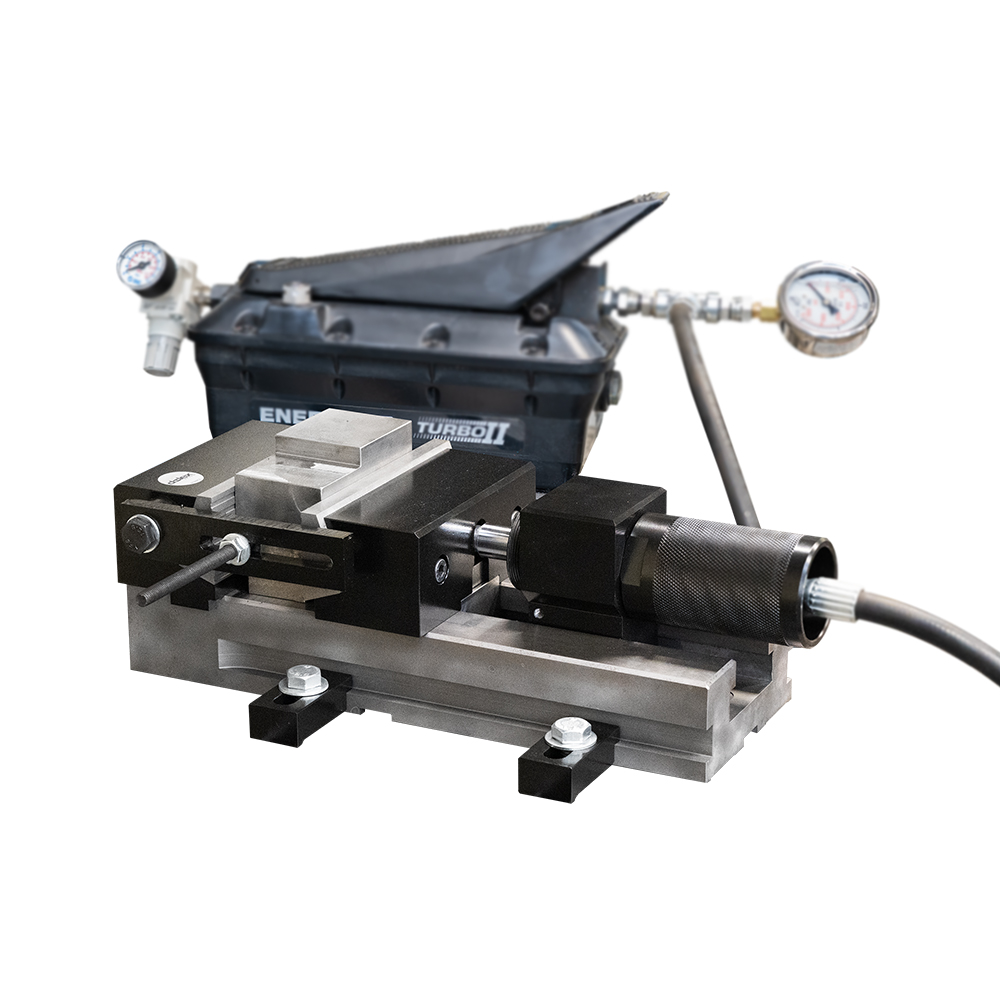

L’étau est fourni avec la pompe hydropneumatique et sa commande (à main ou à pied) avec 1,5m de tuyauterie flexible.
Réglage de la pression hydraulique grâce au détendeur pneumatique.
Données techniques
5 modèles disponibles dans la gamme
Découvrez le modèle qui vous convient en comparant les données techniques
| Longueur (mm) | Largeur (mm) | Hauteur (mm) | Ouv (mm) | A (mm) | L (mm) | Poids (kg) | ||
|---|---|---|---|---|---|---|---|---|
|
715-15H | 351 | 62,5 | 117 | 155 | 62 | 150 | 25,20 | |
|
715-20H | 411 | 62,5 | 117 | 215 | 62 | 150 | 27,40 | |
|
720-25H | 471 | 87,5 | 126,5 | 255 | 71,5 | 200 | 44,70 | |
|
720-30H | 531 | 87,5 | 126,5 | 315 | 71,5 | 200 | 48,30 | |
|
725-30H | 531 | 87,5 | 126,5 | 315 | 71,5 | 250 | 51,80 |
